Einführung in die Jagdoptik: Physik und Praxis

Die Optik ist das wichtigste Werkzeug des Jägers nach der Waffe. Ein Verständnis der Kennzahlen ist entscheidend, um Fehlkäufe zu vermeiden und in der Dämmerung erfolgreich zu sein.

1. Die wichtigsten Kennzahlen (Formeln!)

In der Prüfung müssen Sie diese Werte oft berechnen oder herleiten können.

A. Vergrößerung und Objektivdurchmesser

Die Bezeichnung 8x56 bedeutet:

• 8-fache Vergrößerung: Das Objekt erscheint 8-mal näher.
• 56 mm Objektivdurchmesser: Die vordere Linse ist 56 mm breit. Je größer, desto mehr Licht fällt ein ("Lichtsammler").

B. Die Austrittspupille (AP)

Das ist der helle Kreis, den man sieht, wenn man das Fernglas mit Abstand gegen das Licht hält.

• Formel: $$AP = \frac{\text{Objektivdurchmesser}}{\text{Vergrößerung}}$$
• Beispiel (8x56): $56 / 8 = 7 \text{ mm}$.
• Biologische Grenze (Der "Altersfaktor"):
  • Die Pupille eines jungen Menschen öffnet sich nachts auf ca. 7 mm. Ein 8x56 Glas (7 mm AP) wird voll genutzt.
  • Die Pupille eines älteren Menschen (ab ca. 50/60 J.) öffnet sich oft nur noch auf 4–5 mm.
  • Fazit: Ein riesiges, schweres 8x56 Glas bringt einem älteren Jäger kein helleres Bild als ein leichtes 8x42 Glas (AP 5,25 mm), da sein Auge das überschüssige Licht gar nicht aufnehmen kann.

C. Die Dämmerungszahl (Leistung)

Ein rein rechnerischer Wert für die Detailerkennbarkeit bei wenig Licht.

• Formel: $$\text{Dämmerungszahl} = \sqrt{\text{Vergrößerung} \times \text{Objektivdurchmesser}}$$
• Beispiel (8x56): $8 \times 56 = 448$. $\sqrt{448} \approx 21,1$.
• Wichtig: Die Dämmerungszahl sagt nichts über die Qualität der Linsen (Transmission) aus! Ein billiges Glas kann die gleiche Dämmerungszahl haben wie ein teures, liefert aber ein viel dunkleres Bild.

D. Das Sehfeld

• Angegeben in Metern auf 1.000 m.
• Faustregel: Je höher die Vergrößerung, desto kleiner das Sehfeld ("Tunnelblick").
• Für die Drückjagd braucht man ein riesiges Sehfeld (kleine Vergrößerung), um flüchtiges Wild schnell zu finden.

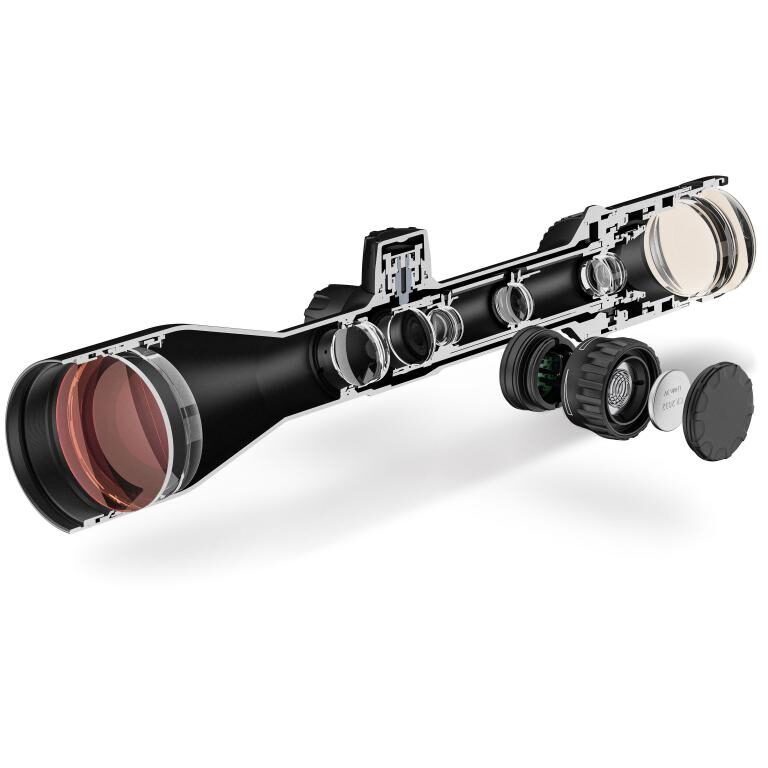

2. Das Zielfernrohr (ZF) im Detail

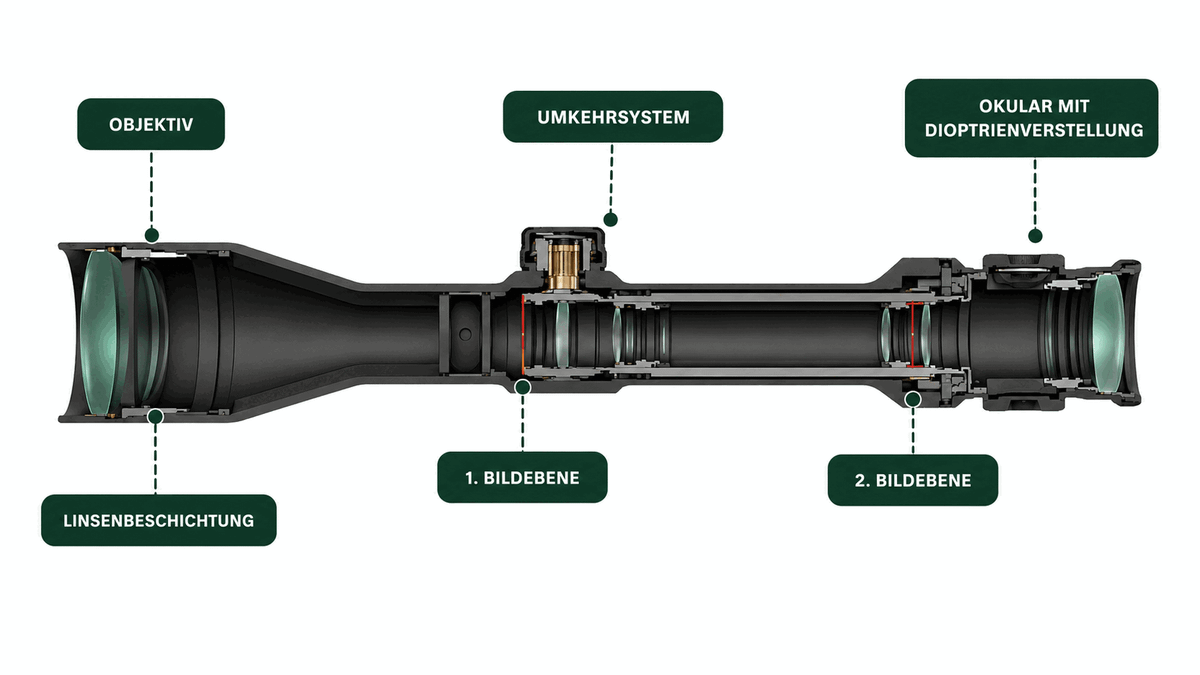

Die Bildebenen (Prüfungsfalle!)

Wo sitzt das Absehen (Fadenkreuz)?

1. 1. Bildebene (Objektiv-Ebene):
   • Das Absehen vergrößert sich beim Zoomen mit.
   • Vorteil: Man kann Entfernungen schätzen (Balkenabstände bleiben im Verhältnis zum Wildkörper gleich).
   • Nachteil: Bei hoher Vergrößerung verdeckt das dicke Fadenkreuz kleine Ziele.
2. 2. Bildebene (Okular-Ebene):
   • Das Absehen bleibt beim Zoomen immer gleich fein.
   • Vorteil: Präziser Schuss auf weite Distanz (verdeckt wenig). Heute Standard bei modernen Jagd-ZF.
   • Nachteil: Entfernungsschätzen über das Absehen ist nicht möglich.

Parallaxe (Schießfehler)

• Ist das Zielfernrohr nicht "parallaxefrei" (meist auf 100 m fest eingestellt), wandert das Absehen auf dem Ziel, wenn man schräg in das Okular schaut.
• Bei Schüssen auf sehr weite Distanzen (> 200 m) oder sehr kurze Distanzen benötigt man einen Parallaxeausgleich (Verstellturm).

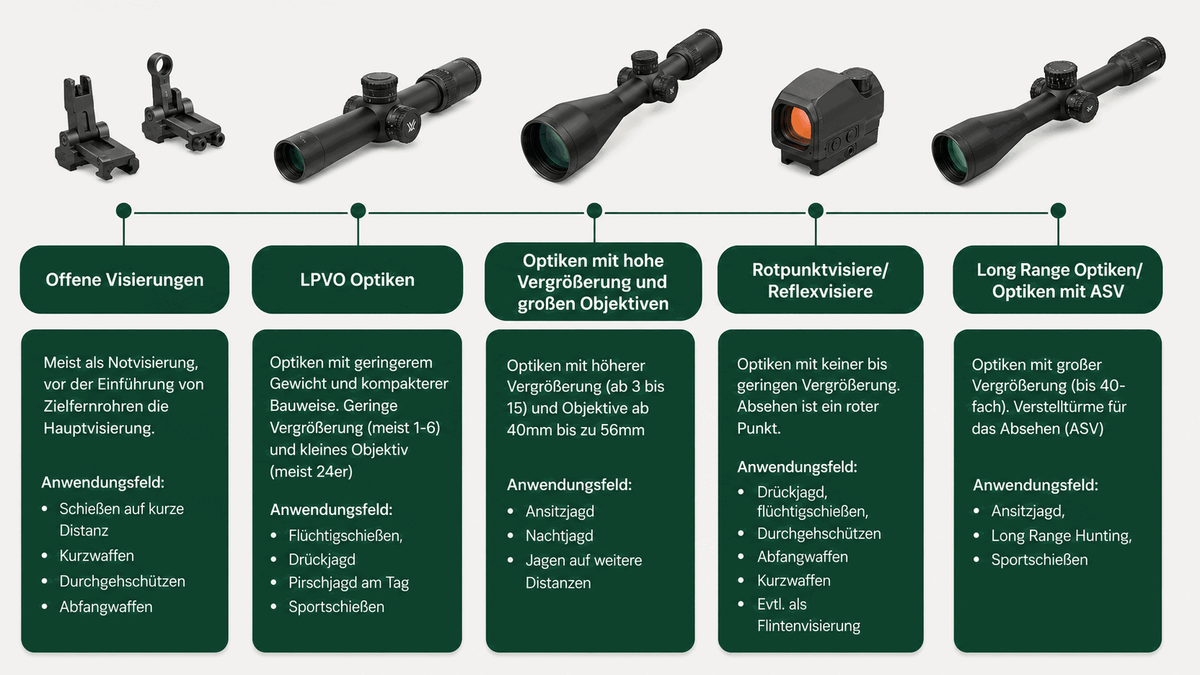

3. Optik-Typen und Einsatz

GerätTypische WerteEinsatzgebietPirschglas8x42 or 10x42Leicht, handlich, für den Tag und die Pirsch.Ansitzglas8x56Schwer, lichtstark, große AP für die Nachtjagd.Drückjagdglas1-4x24 or 1-6x24Keine Vergrößerung (beide Augen offen!), riesiges Sehfeld.Spektiv30x75Zum Ansprechen auf extreme Distanz (Gamsjagd, Feldrevier). Stativ nötig!

4. Praxistipps für den Jäger

• Vergütung (Coating): Das Wichtigste ist nicht die Vergrößerung, sondern die Linsenbeschichtung. Sie verhindert Reflexionen und sorgt für hohe Transmission (Lichtdurchlässigkeit). Gute Gläser haben > 90 % Transmission.
• Augenabstand: Montieren Sie das Zielfernrohr so, dass Sie bei vollem Anschlag ca. 8–9 cm Abstand zum Auge haben. Sonst droht beim Rückstoß das "Schützenabzeichen" (Platzwunde an der Augenbraue).
• Dioptrienausgleich: Scharfstellen des Absehens (nicht des Bildes!) auf die eigene Sehkraft. Einmal einstellen, dann fixieren.
